屏蔽还是非屏蔽,超六类线缆该如何选择?

Q:屏蔽还是非屏蔽,超六类线缆该如何选择?

A:随着高带宽应用越来越多,基于铜缆系统的千兆以太网也开始向万兆以太网升级,市场上对于超六类线缆的需求越来越高,关于超六类屏蔽和非屏蔽的选择讨论热度也很高。

超六类屏蔽和非屏蔽两种方案各具优缺点:

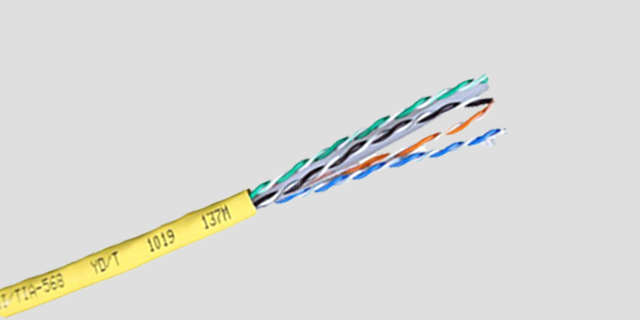

bob超六类非屏蔽线缆,U/UTP结构

6A 非屏蔽 U/UTP

无屏蔽层和地线,减小水平电缆的外形尺寸,可以节省空间,改善运行时的空气流通及冷却;

无需焊接或接地,简化安装,提升布线效率;

比屏蔽双绞线重量轻,柔软度好,容易弯曲也容易安装。



bob超六类屏蔽线缆,包括F/UTPU/FTPS/FTP结构

增加了金属屏蔽层,不仅抗串扰性能好,而且能抵抗电磁干扰(EMI)和射频干扰(RFI);

端接需要先处理好各个铝箔线对屏蔽层,然后再进行端接;

屏蔽布线的整体成本比非屏蔽布线的整体成本要高,线缆成本也相对高。

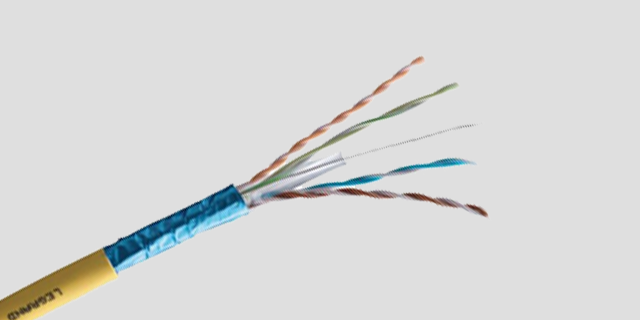

6A 屏蔽F/UTP

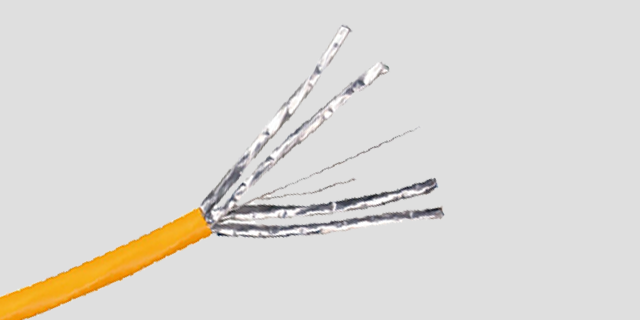

6A 屏蔽U/FTP



总的来说,超六类屏蔽网线最大优势是抗串扰能力更佳,而非屏蔽网线最大优势是成本优势和便于施工,我们建议在布线密度低的区域或施工困难区域使用超六类非屏蔽解决方案,在数据中心等电磁干扰或射频干扰强的区域使用屏蔽解决方案。

如您有需求请联系我们,bob可根据您的需求提供合适的超六类万兆解决方案。
